DDCS-EXPERT (DDCSE)

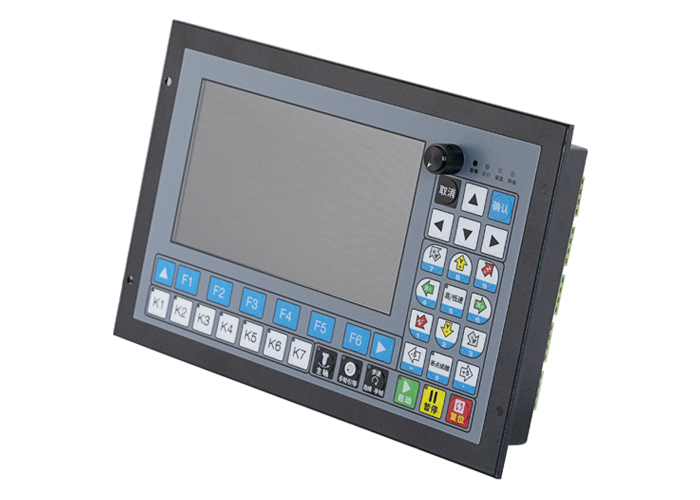

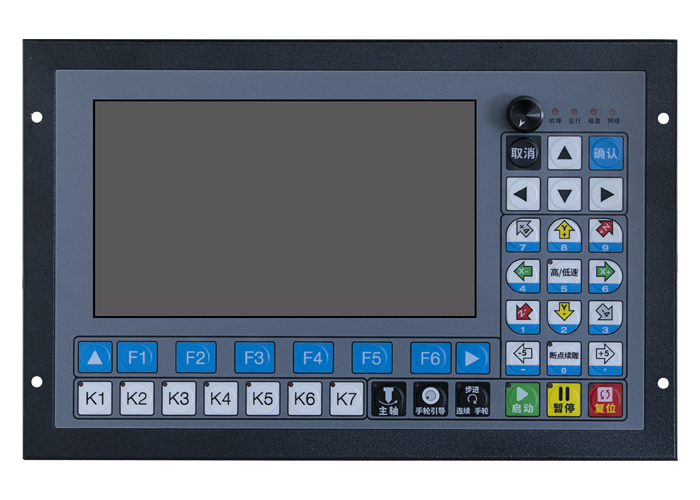

产品图片

  • DDCS-EXPERT (DDCSE)
  • DDCS-EXPERT (DDCSE)
  • DDCS-EXPERT (DDCSE)
  • DDCS-EXPERT (DDCSE)
DDCS-EXPERT (DDCSE) DDCS-EXPERT (DDCSE) DDCS-EXPERT (DDCSE) DDCS-EXPERT (DDCSE)

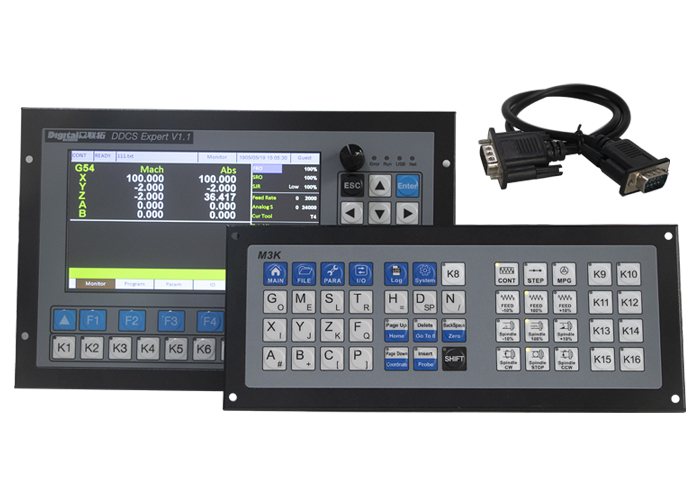

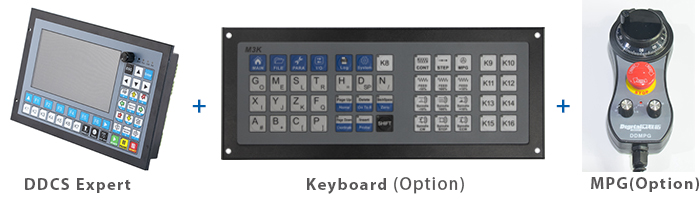

产品配置

主要参数

1) 最大控制轴数:五轴,2-5轴直线插补、任意2轴圆弧插补;

2) 操作方式:主流雕刻机系统操作;

3) 显示器尺寸:7/10.2英寸;

4) 显示器分辨率:1024*600;

5) I/O:标配IO 24/21;

6) 模拟电压输出:0-10V;

7) PWM输出:仅M3xxz支持

8) 刀库类型:多工序、直排、圆盘;

9) 对刀模式:支持自动、手动对刀;

10) 对刀类型:固定对刀、浮动对刀、首次对刀/第二次对刀;

11) 补偿方式:方向间隙补偿、半径补偿、长度补偿;

12) 插补算法:S型、圆弧硬算法、圆弧软算法;

13) 语言:支持中文、英文;

14) 数控软件报警:程序错误、操作错误、超程错误、伺服驱动器报警等;

15) Ethernet网络:支持文件共享及远程文件在线加工;

16) 集电极开路输出,最大可输出电流500mA,可直接驱动继电器;

17) 脉冲方向采用差分输出,最大插补脉冲输出频率1MHZ;

18) 主轴控制方式:多段速(4段16速)、模拟量(0-10v)、伺服主轴;

19) 兼容标准的G代码。支持主流的CAD/CAM软件,如ArtCam、MasterCam、ProE等

20) 用户通过U盘实现系统与外部文件交互,完全脱机工作;

21) 多段预处理,加工轨迹的自适应速度前瞻控制,加工速度快、精度高、加工连续性好;

22) 小线段连续高速度加工,在多种小线段控制算法中自动选择效率最高的算法;

23) 支持超大容量的文件加工;

24) 具有断点记忆、掉电自动保护功能,就近点加工功能,以及指定行加工;

25) 支持时间锁机功能;

26) 支持四种操作权限(访客、操作员、管理员、超级管理员);

27) 具有自动回原点、回参考点,工件原点保存加载功能.

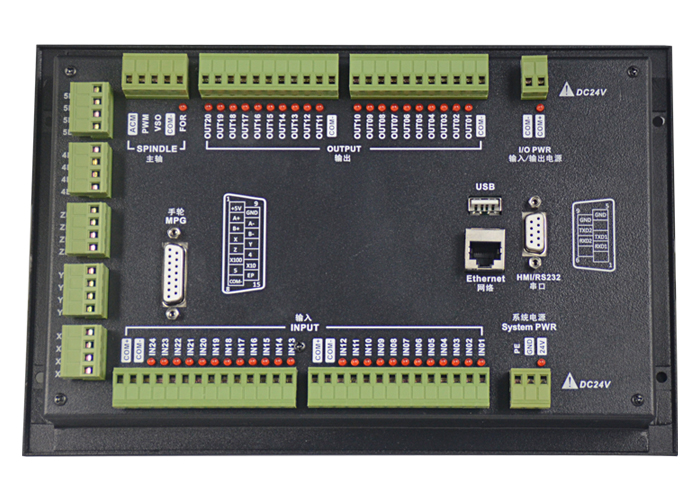

接线示意图

相关下载
